磁吸数据线能充电，为什么设备还是不识别？先把这4条链路查清

最让研发团队头疼的，往往不是一根线完全没反应，而是它只“正常了一半”。

磁吸头靠近设备，指示灯亮了，电池图标也开始变化，大家第一反应通常是：线应该没问题。可等软件同事接入电脑，设备没有弹出端口，调试工具也收不到数据，项目一下又卡住了。

这时候先别急着换电脑、重装驱动，也别只凭“能充电”判断样品是否合格。能充电，只能说明供电链路基本建立；能不能传数据，还要看PIN定义、线序、协议、接触状态和实际设备是否共同形成了完整的通信链路。

这也是磁吸数据线定制项目里，一个很容易被低估的问题。

为什么电已经通了，数据却可能完全不通？

可以把一条磁吸数据线理解成两条同时存在、但判断标准不同的道路。

第一条是供电道路。只要电源和地形成了基本通路，设备就可能亮灯或进入充电状态。第二条是通信道路。它不仅要求对应的数据触点真正接通，还要求PIN定义和线序一致、设备两端使用同一种通信方式，并且信号在连接器、线材和动作过程中保持稳定。

所以，亮灯不等于枚举成功，充电也不等于数据链路正确。

特别是在定制磁吸接口中，触点数量有限，一个4PIN结构到底承担USB 2.0、UART，还是其他自定义信号，不能只看外形猜。即使都是4PIN，不同项目的功能分配也可能完全不同。把另一套产品的PIN表直接套过来，看起来省了时间，后面却很容易变成最难排查的隐患。

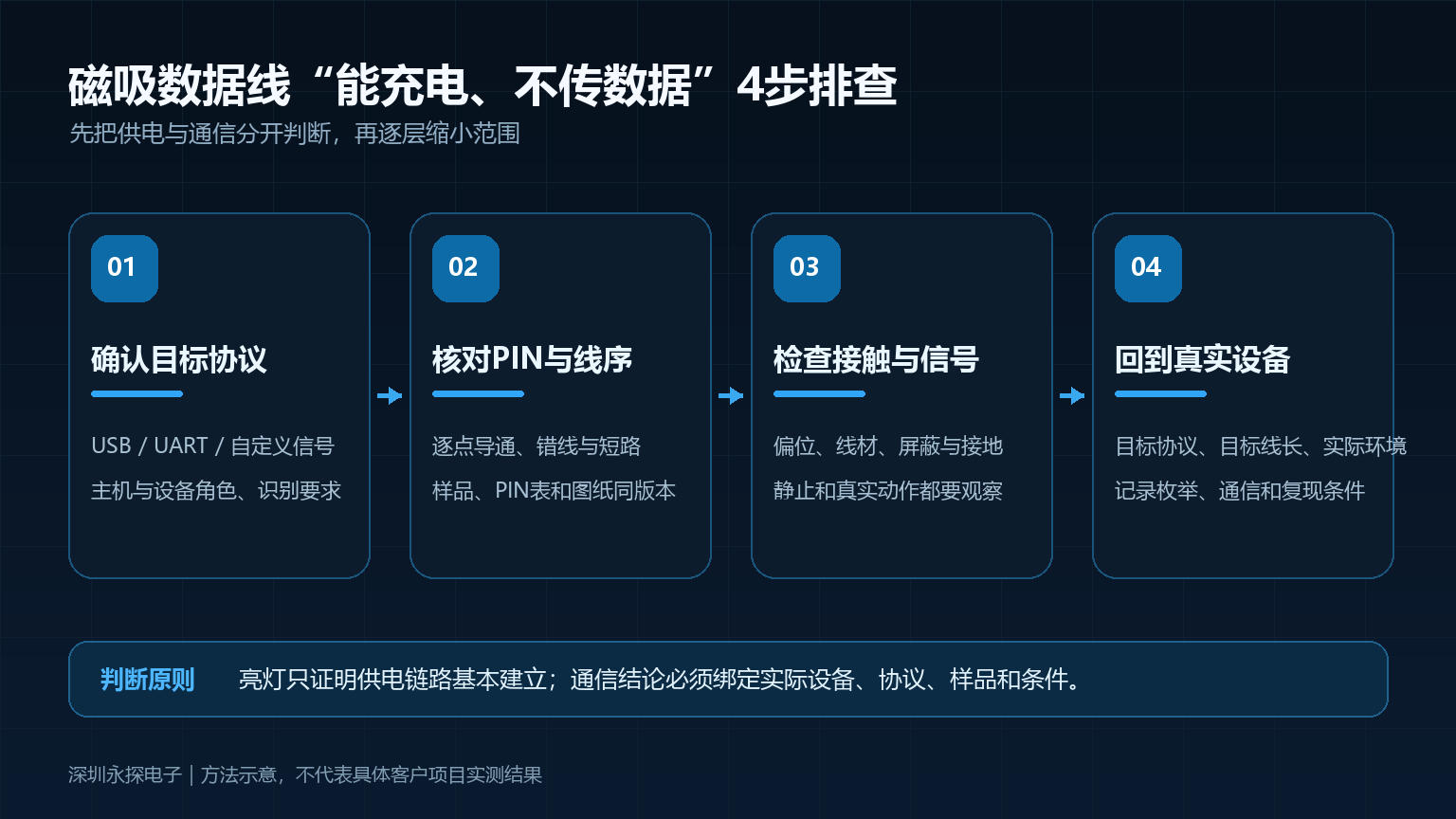

第一步：先说清楚“要传的是什么数据”

遇到“能充电但不传数据”，第一件事不是测线，而是先把目标功能说清楚。

需要确认的不是一句笼统的“要数据功能”，而是：设备准备走USB、UART还是其他接口？主机端和设备端分别是什么角色？接口端是否还有识别、配置或握手要求？如果使用USB-C等带有识别机制的接口，相关配置也必须包含在整套方案里评估。

为什么要先问这些？因为同一组磁吸触点，在不同协议下面承担的功能不同。协议都没有确定，就很难判断后面的线序到底对不对。

一个更有效的项目输入方式是，把设备接口类型、目标协议、PIN功能表、接线端接口和预期使用方式放在同一张确认表里。这样工程师看到的不是一句“做一条能传数据的线”，而是一条可以被验证的通信路径。

第二步：核对PIN定义和线序，别只测“有没有通”

目标协议明确以后，再去核对每一个PIN从设备端到线端、再到主机端分别接到了哪里。

这一层最常见的问题包括：数据脚没有实际引出、正负数据线接反、设备端与线端使用了不同版本的PIN表、某个触点开路，或者相邻触点之间出现了不该有的连接。

万用表的通断测试当然有用，但它只能回答“这两个点在静止状态下是否导通”，不能单独证明数据能稳定传输。对通信线来说，除了逐点导通，还应该检查错线、短路、连接方向和版本一致性。

这里有一个很实用的习惯：每次测量都绑定样品编号和图纸版本。否则A版本样品拿着B版本PIN表去查，测得越认真，结论可能离真正的问题越远。

第三步：静止时没问题，还要看接触、屏蔽和线材

有些样品静止放在测试台上可以通信，一装进设备，或者轻微移动磁吸头，数据就断了。这类问题通常不能只看线序。

通信信号对接触稳定性和信号完整性的要求，往往比单纯供电更敏感。某个触点接触不充分时，供电路径可能还能让指示灯亮起，但数据波形已经无法被设备可靠识别。线材过长、数据对没有按目标接口处理、屏蔽与接地方式不合适，或者磁吸结构存在偏位，也可能让问题只在真实动作中出现。

以USB 2.0为例，D+和D-属于差分信号路径。USB-IF规范和芯片厂商的设计资料都会强调差分路径、阻抗连续性、配对和回流路径的重要性。这类要求说明了一个关键事实：高频数据链路不是“测通了就一定能用”，而是一条从设备PCB、触点、线材到主机接口的完整系统。

因此，这一步建议把检查从“桌面静止”扩展到真实装机状态：完全吸合、轻微偏位、重复吸合、线材摆动和设备正常使用动作，都应该纳入观察。具体动作、次数和判定标准需要按项目确认，不能凭空套一个通用数字。

第四步：回到真实设备，让系统自己给出答案

前面三步都没有发现明显问题，最后一定要回到目标设备验证。

把磁吸数据线装进真实设备，使用目标协议、目标线长和实际软件环境，观察电脑或主机能否识别、端口能否正常出现、数据是否持续收发。必要时可以结合系统日志、串口工具、USB分析仪或示波器继续定位，但工具不是越多越好，关键是每一次测试都对应同一套版本和条件。

如果故障只在某个动作下出现，也要把动作写进记录里。例如“完全吸合时正常，向某一方向轻微受力后通信中断”，就比一句“偶尔不稳定”更容易让结构、硬件和线材团队找到共同原因。

四个很常见、但容易浪费时间的处理方式

第一，看到设备没识别就立刻重装驱动。驱动确实可能有影响，但如果数据PIN根本没接对，换多少次软件环境都不会解决问题。

第二，只用充电图标判断样品通过。充电是一个重要检查项，却不能替代通信检查。

第三，看到都是4PIN，就默认PIN定义一样。PIN数量只能说明有几个触点，不能直接说明每个触点承担什么功能。

第四，只在桌面静止状态测一次。磁吸连接的价值正在于快速吸合和真实动作，如果测试完全避开动作，反而可能错过最有价值的信息。

询价或打样前，准备这些资料会快很多

如果项目需要定制磁吸数据线，可以先准备：

• 设备端接口类型和目标通信协议；
• 设备端与主机端的PIN功能定义；
• 线材接口形式和目标长度；
• 供电需求与数据功能是否需要同时工作；
• 磁吸头安装空间、吸合方向和主要使用动作；
• 当前样品编号、图纸版本和已经观察到的故障现象。

资料暂时不完整也没有关系，但最好先把未知项标出来。真正有效的项目评估，不是用一个“应该可以”盖过所有未知，而是把问题拆成一条条可以核对和验证的链路。

深圳永探电子主要提供磁吸连接器、磁吸数据线和磁吸充电线的项目评估、打样与定制服务。对于“能充电但不能传数据”这类问题，我们更建议先把协议、PIN、线序、接触和真实设备条件对齐，再决定需要调整的是线材、连接器、设备端还是验证方法。

FAQ

4PIN磁吸数据线一定能走USB吗？

不一定。4PIN只表示有4个触点，具体能否走USB取决于PIN功能分配、两端接口、电路设计和实际验证，不能仅凭触点数量判断。

万用表测量都导通，为什么电脑仍然识别不到？

导通测试主要确认静态电气连接。电脑能否识别，还受到线序、协议、差分信号质量、接触稳定性、屏蔽接地和设备配置等因素影响。

更换一根更短的线以后能通信，是否说明就是线长问题？

只能说明线长或与线长相关的信号条件值得重点检查，不能直接排除连接器、线材结构和设备端设计的共同影响。应在同一设备、同一版本和可比条件下进一步验证。

这类问题是线厂负责，还是设备厂负责？

通常不是单方就能判断。磁吸数据链路跨过设备PCB、连接器、线材、主机接口和软件环境，最好由双方使用同一版PIN表和同一套验证条件共同定位。

技术参考

• USB-IF：《USB 2.0 Specification》：https://www.usb.org/document-library/usb-20-specification
• Texas Instruments：《USB 2.0 Board Design and Layout Guidelines》：https://www.ti.com/lit/an/spraar7a/spraar7a.pdf
• Microchip：《Troubleshooting Embedded USB Implementations》：https://www.microchip.com/en-us/application-notes/tb3369
