PIN数与间距
PIN数、中心距、排列方式和防呆结构须按设备空间、PCB布局及功能定义确认。
安装与结构
可评估DIP、SMT、直角、双排、定位柱、塑胶座及设备端配合结构。
电气与验证
每个PIN的电流、信号定义、接触稳定性和可靠性条件以项目规格及验证记录为准。
CASE DETAILS
Pogo Pin连接器客户案例详情
10PINSMT贴片式Pogo Pin连接器（YT-PPC-104）由深圳永探电子提供研发定制与制造服务，面向消费电子、智能穿戴、医疗设备、工业设备等设备的PCB、模组与设备之间的可压缩电气连接。本页参数已经工厂复核；未列项目及最终公差、材料、测试条件和交付标准以双方确认资料为准。
10PINSMT贴片式Pogo Pin连接器产品特点
- 面向消费电子、智能穿戴、医疗设备、工业设备等设备的定制连接需求
- 结构、电气和环境参数按已确认资料组织
- 可从样品、2D图纸或整机接口需求开始评估
- 支持打样、装机验证、小批试产和批量制造衔接

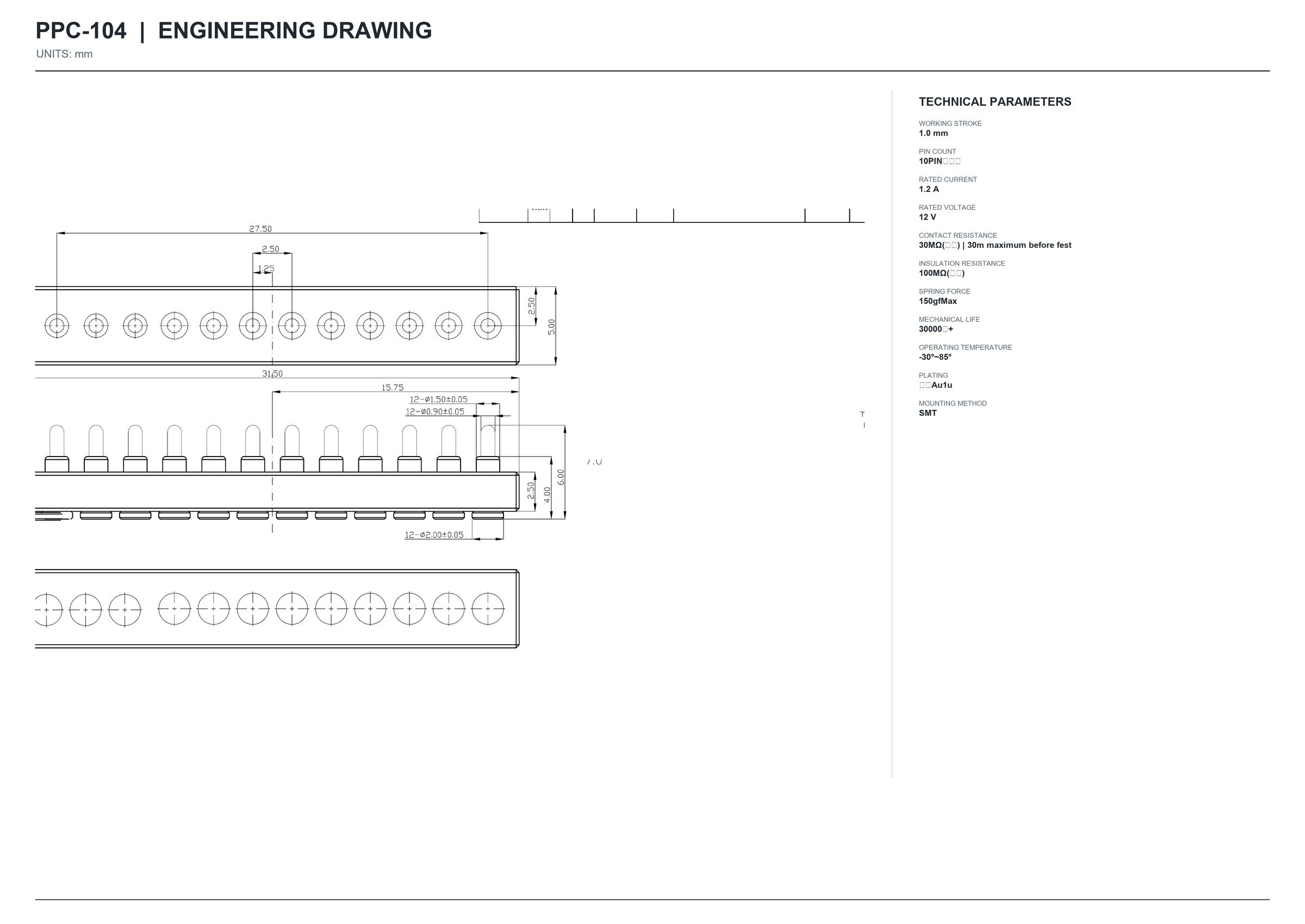

10PINSMT贴片式Pogo Pin连接器（YT-PPC-104）技术参数
| 永探型号 | YT-PPC-104 |
|---|---|
| PIN数 | 10PIN及以上 |
| 工作行程 | 1.0 mm |
| 额定电流 | 1.2 A |
| 额定电压 | 12 V |
| 接触电阻 | 30MΩ(最大) / 30m maximum before fest |
| 绝缘电阻 | 100MΩ(最小) |
| 弹力 | 150gfMax |
| 机械寿命 | 30000次+ |
| 工作温度 | -30°~85° |
| 表面处理 | 黄铜Au1u |
| 安装方式 | SMT |
说明：同类产品可因设备空间、PIN定义、线材、PCB布局或使用环境不同而调整。参数确认前请提供设备图纸、现有样品或接口要求。
结构与安装说明
Pogo Pin连接器选型需要同时确认PIN数、间距、安装方式、有效工作行程、接触力和PCB空间。结构相近的连接器也可能因行程或布局不同而不能互换。
适用场景
- 消费电子
- 智能穿戴
- 医疗设备
- 工业设备
可定制项目
- PIN数、间距与阵列布局
- SMT、DIP、直角或焊杯安装
- 弹力与工作行程
- 额定电流与接触电阻
- 绝缘体与外壳材料
- 镀层与耐腐蚀要求
- 防呆、定位柱与安装孔
- 样品、治具与装机验证
深圳永探电子全链路一体化制造
深圳永探电子覆盖Pogo Pin弹簧针、Pogo Pin连接器、磁吸接头、注塑成型、线材加工、焊线、充磁、组装、CCD视觉检测及可靠性验证。与只负责后段焊线组装的普通线材厂相比，永探可在内部协同触点、磁吸结构、塑胶件与线束制造，便于项目在结构修改、样品验证和量产一致性之间持续推进。
样品与验证建议
- 提供应用设备、安装空间、接口和电气任务。
- 确认关键尺寸、PIN定义、工作行程、磁吸或线材要求。
- 完成样品装机，检查吸合、导通、插拔动作和结构干涉。
- 按项目条件评估接触电阻、耐压绝缘、插拔寿命、弯折、盐雾、温湿度或防水。
- 确认图纸、检验标准与样品后再推进小批和量产。
常见问题
这款产品可以直接替换现有型号吗？
需要先核对关键尺寸、PIN定义、安装方式、电流电压和装机空间。外形接近不代表可以直接互换。
可以按设备结构修改吗？
可以。请提供2D/3D图纸、样品照片或安装空间信息，工程团队会据此评估可调整项目和验证条件。
样品和交期怎么确认？
样品数量、是否需要开模、测试项目和交期需根据完整需求确认，不使用统一参数代替项目评估。
FAQ
项目确认常见问题
连接器PIN数可以调整吗？
可以按PCB布局、功能定义和设备空间评估，但需要重新确认间距、塑胶结构、安装与模具条件。
可以同时承载电源和信号吗？
可按项目评估，需要明确每个PIN的定义、电流、信号类型、屏蔽与整机验证要求。
样品和交期如何确认？
样品数量、开发范围和交期需在图纸、规格与验证要求确认后回复。
