结构与安装
结合针管、针轴、弹簧、安装空间及PCB结构评估DIP、SMT、双头、焊杯、直角或螺纹等方向。
电气与镀层
按项目确认额定电流、电压、接触电阻、弹力、行程、材料与镀层要求，不以通用页面数值替代工程规格。
应用与验证
面向汽车电子、智能穿戴、医疗设备、智能家居、消费电子和工业设备等应用开展装机与可靠性验证。
CASE DETAILS
Pogo Pin弹簧针客户案例详情

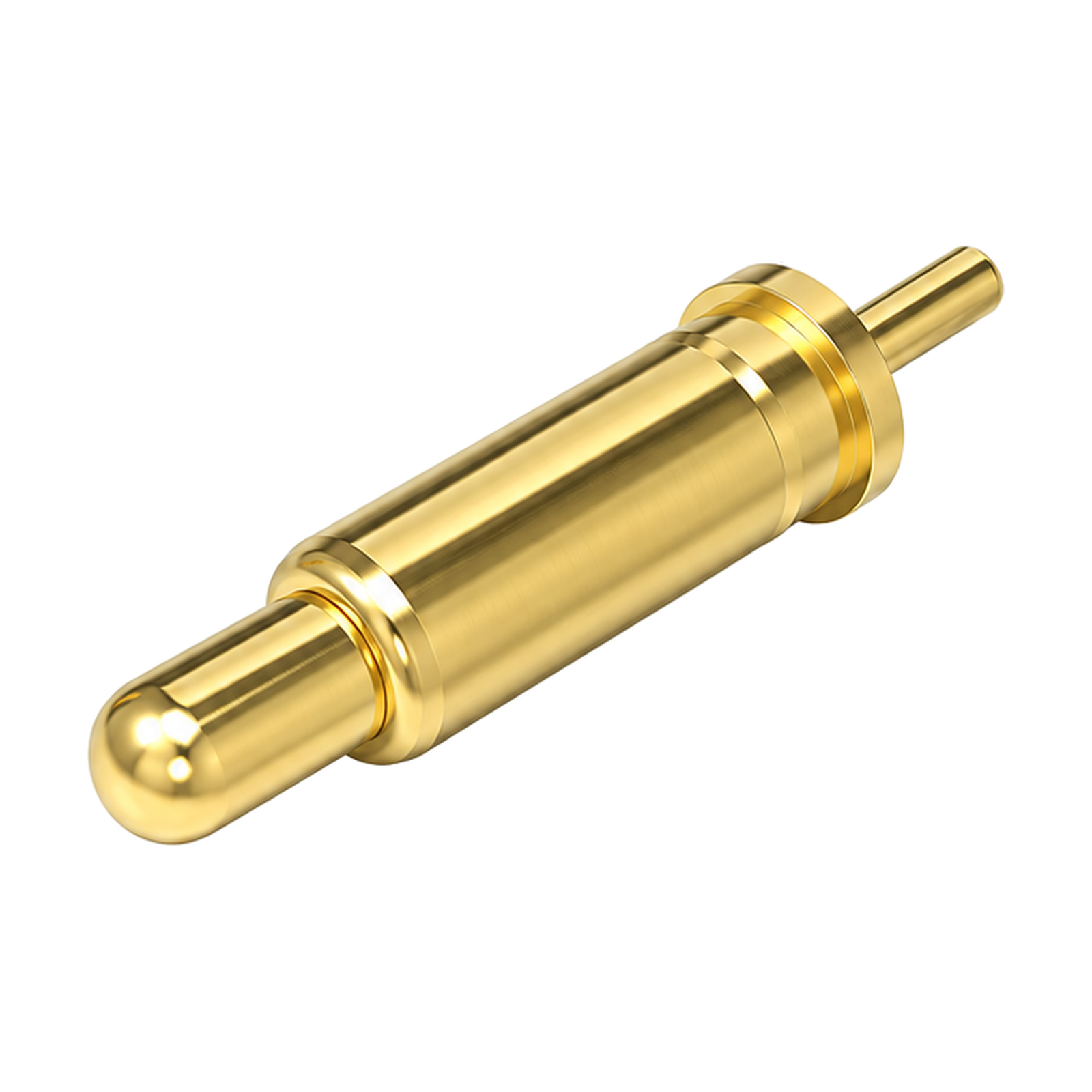

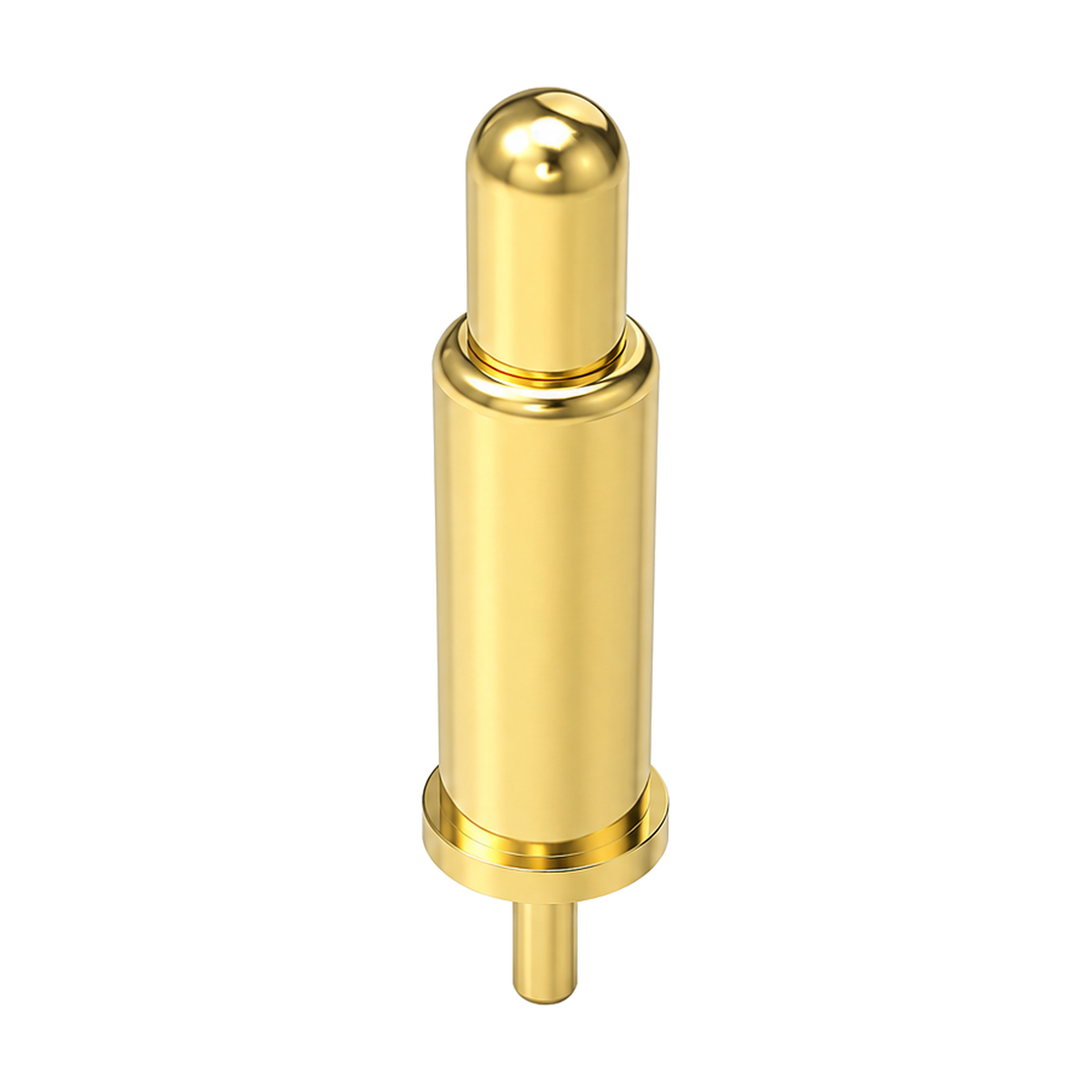

DIP直插式Pogo Pin弹簧针（YT-PP-554）由深圳永探电子提供研发定制与制造服务，面向消费电子、智能穿戴、医疗设备、工业设备等设备的设备内部或模组之间的弹性导通与信号连接。本页参数已经工厂复核；未列项目及最终公差、材料、测试条件和交付标准以双方确认资料为准。
DIP直插式Pogo Pin弹簧针产品特点
- 面向消费电子、智能穿戴、医疗设备、工业设备等设备的定制连接需求
- 结构、电气和环境参数按已确认资料组织
- 可从样品、2D图纸或整机接口需求开始评估
- 支持打样、装机验证、小批试产和批量制造衔接
DIP直插式Pogo Pin弹簧针（YT-PP-554）技术参数
| 永探型号 | YT-PP-554 |
|---|---|
| 全行程 | 1.40 mm |
| 接触电阻 | 50 mΩ 最大. |
| 机械寿命 | 100,000 次 |
| 针轴材料 | Brass Au over Ni |
| 针管材料 | Brass Au over Ni |
| 弹簧材料 | SUS surface treatment |
| 表面处理 | Gold,Silver,Palladium Nickel(customized) |
| 安装方式 | DIP |
说明：同类产品可因设备空间、PIN定义、线材、PCB布局或使用环境不同而调整。参数确认前请提供设备图纸、现有样品或接口要求。
结构与安装说明
Pogo Pin选型需要确认自由高度、工作高度、行程、弹力、电流、接触电阻、安装方式和空间边界。仅凭外观无法判断是否适配，建议以2D图纸和装机验证为准。
适用场景
- 消费电子
- 智能穿戴
- 医疗设备
- 工业设备
可定制项目
- 针轴、针管与弹簧材料
- 自由高度、工作高度与行程
- 弹力与接触稳定性
- 额定电流与接触电阻
- SMT、DIP、焊杯、螺纹或直角安装
- 镀金厚度与耐腐蚀要求
- 单针或连接器阵列
- 样品和寿命验证条件
深圳永探电子全链路一体化制造
深圳永探电子覆盖Pogo Pin弹簧针、Pogo Pin连接器、磁吸接头、注塑成型、线材加工、焊线、充磁、组装、CCD视觉检测及可靠性验证。与只负责后段焊线组装的普通线材厂相比，永探可在内部协同触点、磁吸结构、塑胶件与线束制造，便于项目在结构修改、样品验证和量产一致性之间持续推进。
样品与验证建议
- 提供应用设备、安装空间、接口和电气任务。
- 确认关键尺寸、PIN定义、工作行程、磁吸或线材要求。
- 完成样品装机，检查吸合、导通、插拔动作和结构干涉。
- 按项目条件评估接触电阻、耐压绝缘、插拔寿命、弯折、盐雾、温湿度或防水。
- 确认图纸、检验标准与样品后再推进小批和量产。
常见问题
这款产品可以直接替换现有型号吗？
需要先核对关键尺寸、PIN定义、安装方式、电流电压和装机空间。外形接近不代表可以直接互换。
可以按设备结构修改吗？
可以。请提供2D/3D图纸、样品照片或安装空间信息，工程团队会据此评估可调整项目和验证条件。
样品和交期怎么确认？
样品数量、是否需要开模、测试项目和交期需根据完整需求确认，不使用统一参数代替项目评估。
FAQ
项目确认常见问题
这款Pogo Pin可以直接替换现有型号吗？
需要核对外形尺寸、工作行程、弹力、安装方式、电气条件、材料镀层及整机空间后再确认，不能仅凭外观或型号判断。
Pogo Pin可以按图纸定制吗？
可以。请提供2D/3D图纸、安装空间、电气条件、行程、弹力、寿命与环境要求，由工程团队评估。
样品和交期如何确认？
样品数量、开发范围和交期需在图纸、规格与验证要求确认后回复。
