设备端结构
结合PCB、FPC、外壳、模组空间和定位方式评估公母端结构及防呆方向。
磁路与电气
按项目确认PIN定义、电流电压、磁吸力、释放方向、接触稳定性和防短路要求。
装机与验证
在实际设备配合状态下确认偏位、吸附回正、插拔、温升及适用的环境可靠性条件。
TECHNICAL DATA
页面所列技术参数
以下内容保留自现有产品数据。最终参数以双方确认的图纸、规格书与验证记录为准；标注异常的数据需人工回查源文件。
| 产品系列 | 磁吸连接器 |
|---|---|
| PIN数 | 2PIN |
| 磁吸头形状 | 矩形 |
| 产品功能 | 供电/充电 |
| 输入接口 | 安装耳固定 |
| 应用方向 | 消费电子与智能硬件 |
| 防水方向 | 按项目评估 |
CASE DETAILS
磁吸连接器客户案例详情

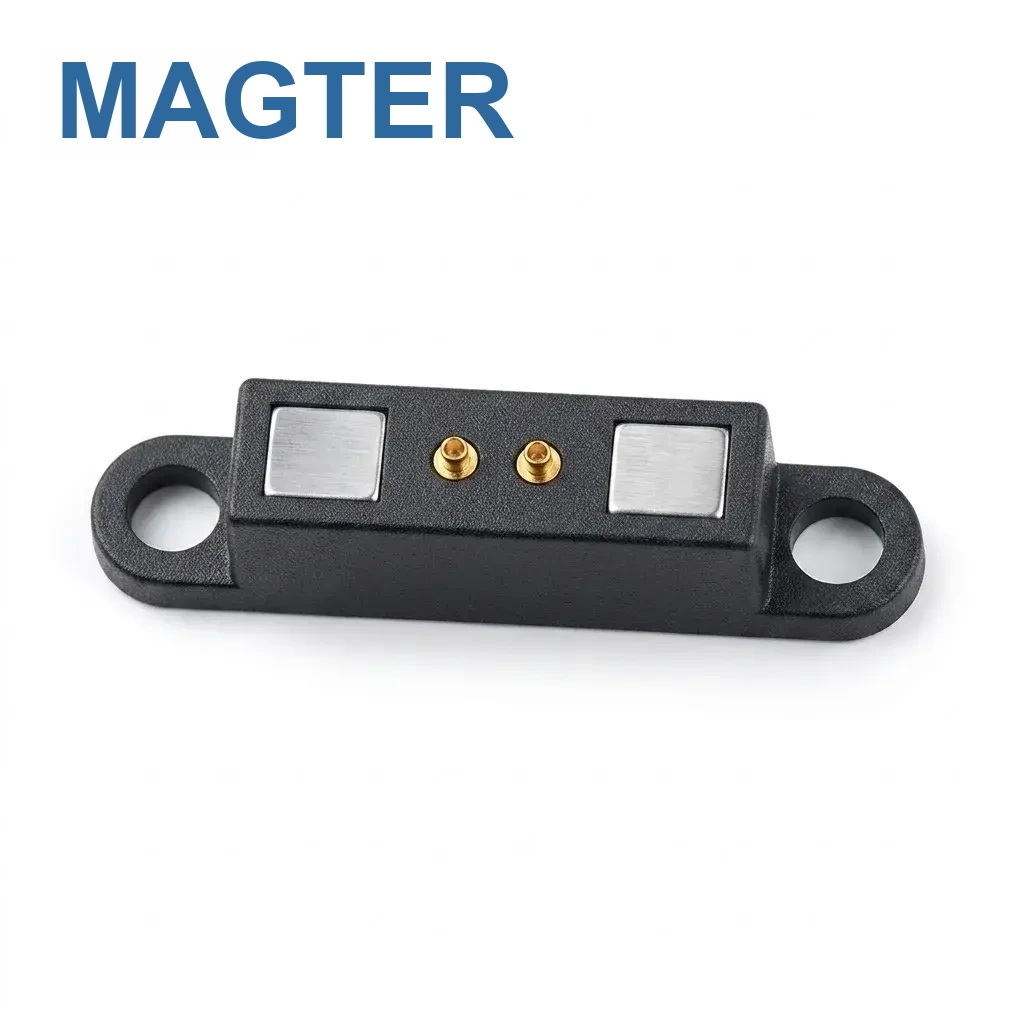

2PIN带安装耳磁吸连接器是深圳永探电子有限公司面向设备厂商提供的定制型磁吸连接器，围绕2PIN触点、矩形外形与安装耳固定方向进行结构和电气评估。该系列用于设备端快速吸合、可分离供电或信号对接，不作为普通Pogo Pin独立产品销售页面。
2PIN带安装耳磁吸连接器的结构特点
本型号的主要结构方向包括双安装耳、通孔固定、2PIN单排。磁体负责导向与保持，外壳、定位面和设备端结构负责最终对位；内部可使用弹性接触组件实现Z向补偿和稳定导通。具体尺寸、公差、安装方式和防呆结构以客户确认图纸为准。
产品选型与定制参数
| 型号 | MAGTER-MPC-2P-SR-MB-A01 |
|---|---|
| 产品类型 | 磁吸连接器（设备端集成） |
| PIN方向 | 2PIN |
| 外形方向 | 矩形 |
| 安装方向 | 安装耳固定 |
| 主要功能 | 供电/充电 |
| 电压、电流与PIN定义 | 按目标设备、导体截面、完整导电路径和温升条件确认 |
| 接触电阻与寿命 | 按具体型号、镀层、压缩量、负载和测试标准验证 |
| 防水与环境 | 可按防水结构方向进行整机配合与测试评估 |
| 交付方式 | OEM/ODM、非标设计、样品验证与批量生产 |
磁吸连接器与磁吸线的区别
磁吸连接器主要指公端、母端及其设备端安装结构，用于客户PCB、FPC、外壳或模组内部集成；磁吸线则在磁吸接头基础上增加线材、USB-A、Type-C、线端或其他终端。如项目需要完整线缆组件，可同时查看磁吸线产品目录。
适用设备与开发输入
本产品方向可用于消费电子与智能硬件类设备的充电、供电或信号接口。开发前请提供安装空间、公母端配合方向、PIN Map、电流电压、PCB/FPC或线端连接方式、磁吸力目标、防水与环境要求、安装公差以及预计数量。
样品与可靠性验证
样品阶段应核对尺寸、极性、PIN定义、导通、吸合与分离动作、接触电阻和装机状态。根据型号与项目条件，再执行适用的温升、寿命、振动、盐雾、温湿度或防水验证。结果必须对应具体型号、测试条件、标准版本和更新日期。
2PIN带安装耳磁吸连接器常见问题
这款磁吸连接器可以改PIN定义吗？
可以根据电源、回路、信号、检测和接地任务评估PIN定义，最终以批准原理图和Pin Map为准。
可以只定制设备母座吗？
可按项目评估公端、母端或成对开发，但需确认对接面、极性、安装结构和机械限位。
磁吸力是否越大越好？
不是。应同时考虑设备重量、线缆或外力方向、剝离动作、外壳强度和安全脱离需求。
获取项目联系方式
请准备应用设备、安装空间、PIN数与PIN定义、电流电压、对接方向、防水目标和预计数量。
查看电话与微信二维码 拨打热线 133-2018-8513
FAQ
项目确认常见问题
磁吸连接器可以按设备外壳定制吗？
可以。请提供设备结构、安装空间、PCB或FPC位置、外观及防呆要求，由工程团队评估。
PIN数和磁吸力可以调整吗？
可按项目评估，需同时考虑尺寸、磁路、电气定义、使用动作与释放安全。
样品和交期如何确认？
样品数量、开发范围和交期需在图纸、规格与验证要求确认后回复。
