输入端与线材
按整机系统确认USB-A、Type-C或其他输入端、线长、线规、屏蔽与外被材料。
磁吸接头
结合设备母座、定位、防呆、PIN定义、磁吸力、释放方向与外观结构评估。
功能与验证
充电、数据或信号功能需按协议、电气条件、装机状态和可靠性要求验证。
TECHNICAL DATA
页面所列技术参数
以下内容保留自现有产品数据。最终参数以双方确认的图纸、规格书与验证记录为准；标注异常的数据需人工回查源文件。
| PIN数 | 1PIN |
|---|---|
| 磁吸头形状 | 圆形 |
| 产品功能 | 充电/供电；数据或信号功能按项目验证 |
| 输入接口 | 线端引出 |
| 应用方向 | 智能穿戴 |
| 产品系列 | 磁吸线 |
| 防水方向 | 按项目评估 |
CASE DETAILS
磁吸充电线 / 磁吸数据线客户案例详情
深圳永探电子有限公司面向设备厂商提供1PIN圆形磁吸充电线组件OEM/ODM定制。可围绕1PIN定义、圆形磁吸头、线端引出、电流电压、线长、线材、磁吸力、防水与外观结构进行工程评估，适用于智能穿戴项目。具体参数以双方确认的图纸、样品和测试条件为准。

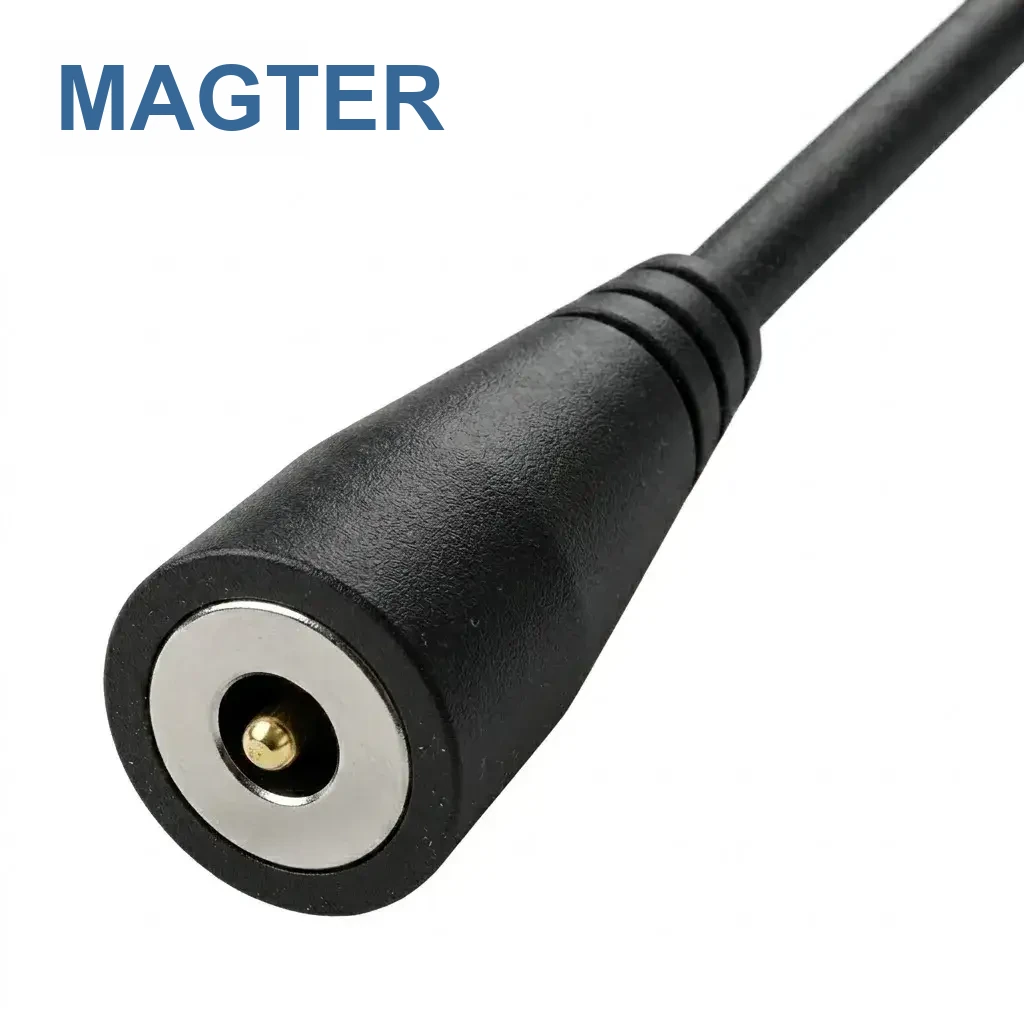

1PIN圆形磁吸充电线组件是什么
1PIN圆形磁吸充电线组件是一款面向设备端可拆卸连接需求开发的磁吸线组件，参考结构采用圆形磁吸头和1PIN接口，主要功能为充电/供电；数据或信号功能按项目验证。磁铁用于辅助吸附与保持，最终定位、限位和接触压缩量仍应由外壳及配合结构共同控制。
产品选型与定制参数
| 评估项目 | 本产品方向 | 确认方式 |
|---|---|---|
| 产品类型 | 磁吸充电线 | 按应用功能确认 |
| PIN数 | 1PIN | 以最终图纸和PIN定义为准 |
| 磁吸头形状 | 圆形 | 结合设备空间、方向和密封边界评估 |
| 输入端或线端 | 线端引出 | 可评估USB-A、Type-C、端子、裸线或项目专用端 |
| 主要功能 | 充电/供电；数据或信号功能按项目验证 | 按完整回路和目标协议验证 |
| 电流与电压 | 按项目确认 | 需结合线径、线长、接触电阻、温升和压降验证 |
| 磁吸力 | 按项目确认 | 分别定义吸附、保持、轴向分离和侧向剥离要求 |
| 防水与环境要求 | 按整机密封结构、安装状态和项目要求确认 | 以明确样品、安装状态、标准和测试条件为准 |
电气与结构设计说明
PIN数并不等于固定的电气功能。电源、地线、检测、识别和信号通道应在同一观察方向下完成PIN编号，并在图纸中标出极性、防反接、安装基准和设备端配合结构。电流能力需要核对输入端、导体、焊接或端接位置、磁吸接触界面、设备端触点及PCB回路的完整路径。
本产品以供电应用为主；如需复用为检测、信号或数据通道，应按完整电气回路和目标协议验证后确认。
可定制内容
- 输入接口、磁吸头外形、PIN数、PIN定义与极性
- 工作电流电压、线长、线径、护套、柔韧性与颜色
- 设备端母座、安装方式、定位、防呆与磁吸释放方向
- 防水目标、磁吸力、Logo、包装及质量追溯要求
- 充电、检测、识别、信号或数据功能的完整通道验证
适用设备与工程评估
该结构可优先用于智能穿戴。最终适用性取决于设备内部空间、插拔或脱离方向、线缆受力、环境条件、目标电气功能和量产装配方式。深圳永探电子有限公司可根据产品图片、2D/3D图纸、样品或参数表进行结构与制造可行性评估。
查看磁吸线行业应用方案，或查看磁吸线OEM/ODM定制流程。
建议提供的项目资料
- 应用设备、安装空间、磁吸方向及设备端结构图。
- 完整PIN定义、工作电压、持续/峰值电流及数据或信号要求。
- 线长、线材、输入端、颜色、防水、磁吸力和预计数量。
- 可靠性标准、测试条件、判定要求及可供评估的样品。
常见问题
1PIN接口的每个触点功能是否固定？
不固定。电源、地线、检测、识别及信号功能应以项目电路和双方确认的PIN定义为准，不能直接套用其他型号。
能否直接按图片确认电流或数据能力？
不能。图片只能说明外观方向，电流、电压、温升、接触电阻、数据协议及速率需要结合完整结构、线材、PCB和测试条件验证。
磁吸力是否越大越好？
不是。磁吸力应与设备重量、线材方向、外壳强度、正常使用和安全脱离要求匹配，并区分轴向拉脱与侧向剥离。
深圳永探电子有限公司｜设备端磁吸线OEM/ODM定制
联系万先生评估磁吸线项目
请准备应用设备、PIN定义、电流电压、数据或信号要求、线长、防水要求及预计数量。可通过微信发送产品图片、图纸或样品信息。
- 拨打热线 手机：133-2018-8513
- 座机：0769-8600-6029
- 邮箱：sales-wan@ytpogo.com
FAQ
项目确认常见问题
输入接口和线长可以修改吗？
可以按项目评估，请同时提供电源或协议要求、线规、屏蔽、弯折和使用环境条件。
可以同时充电和传输数据吗？
可按项目评估，需确认PIN定义、通信协议、屏蔽、电气条件与整机验证标准。
样品和交期如何确认？
样品数量、开发范围和交期需在图纸、规格与验证要求确认后回复。
